Globventil i MVR-förångare: Flödeskontroll och processguide

Vad är aGlobventiloch hur reglerar det flödet?

Introduktion

I industriella vätskesystem är klotventiler bland de mest använda enheterna för att modulera flöde och tryck. Deras linjära rörelse och relativt goda styrbarhet gör dem vanliga i processkontrollslingor över kemikalier, olja och gas, kraft, vattenbehandling och förångare. Under tiden,MVR-förångare (Mechanical Vapor Recompression evaporators) har blivit alltmer gynnade i energi-effektiva förångnings- och koncentrationsanläggningar. I en MVR-förångare är exakt kontroll av flöden (vätsketillförsel, recirkulation, ångutsläpp, etc.) avgörande - och klotventiler spelar ofta nyckelroller i dessa styrkretsar. I den här artikeln kommer vi att utforska på djupet vad en klotventil är, hur den reglerar flödet och hur den integreras i MVR-förångarsystem (under process- och kontrollöverväganden).

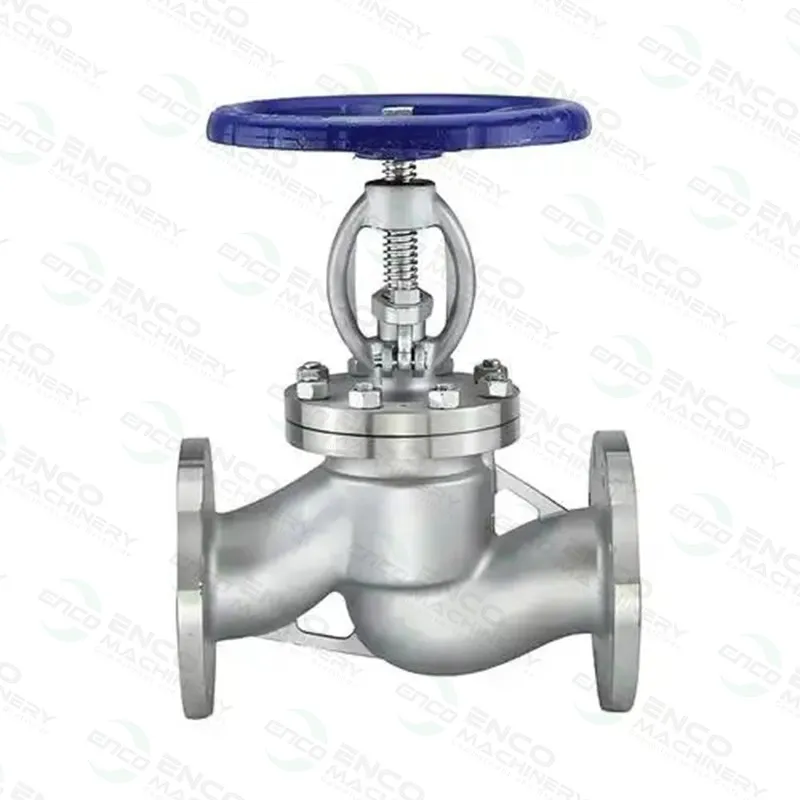

Vad är en klotventil? - Definition, Struktur, Typer

Definition och grundläggande princip

En klotventil är en typ av linjär rörelsekontrollventil som används för att reglera vätskeflödet genom rörledningar. Ventilen fungerar genom att flytta en skiva eller plugg (ansluten till en spindel) vinkelrätt mot eller bort från ett stationärt säte, och därigenom modulera flödets tvärsnittsarea. Namnet "klot" uppstod historiskt när många sådana ventiler hade sfäriska kroppar, men modern design kanske inte är strikt sfärisk.

I processtyrningsterminologi klassificeras klotventilen ofta som en glidande -stamkontrollventil (i motsats till roterande ventiler). Enligt Control Valve Handbook manipulerar reglerventiler (inklusive glober) vätskeflödet genom att variera storleken på flödespassagen (dvs. öppningen) enligt anvisningar från en styrsignal, och kontrollerar på så sätt flödeshastigheten och nedströms processvariabler (Emerson, Control Valve Handbook).

Skousens ventilhandbok beskriver klotventiler som en av de primära reglerventiltyperna, speciellt lämpliga för strypning på grund av deras progressiva flödesregleringsförmåga (Skousen, 1997).

Från Industrial Process Control Valves (Arca/Artes) ligger fokus ofta på klotventiler på grund av deras tillförlitliga reglerbeteende och relativt förutsägbara flödeskarakteristika i industrislingor (Arca/Artes, Process Control Valve Handbook).

Således är klotventilen både en strukturell och funktionell komponent: en ventilkropp, inre delar och en styrmekanism (spindel + ställdon) som tillåter modulering.

Intern struktur och komponenter

En standard klotventil består av följande nyckelkomponenter (med terminologi som överensstämmer med kontroll-ventilläroböcker):

• Kropp / hölje: Det huvudsakliga trycket-innehållande skalet; den rymmer de inre delarna och ansluter till rörflänsar eller svetsar.
• Hätta: Förslutningen på kroppen som innehåller skaftpackningen och styr stammen. Den är bultad eller fastskruvad i kroppen.
• Stam: En linjär stång som driver rörelsen hos pluggen/skivan; den sträcker sig genom motorhuven, förseglad genom packning, in i ventilkaviteten.
• Plugg / skiva (eller ventilpluggat element): Den rörliga komponenten fäst vid skaftet; den rör sig mot eller bort från sätet för att begränsa flödet.
• Sitsring / sits: Den stationära ytan mot vilken pluggen tätar i stängt läge.
• Bur eller styrstruktur: Många moderna klotventiler inkluderar en bur eller styrning som omger pluggen för att styra flödet, minska turbulens och definiera flödeskarakteristiken.
• Packning och gland: Tätning runt skaftet för att förhindra läckage.
• Ställdon / handratt / manövermekanism: Manuell handratt i enkla ventiler; pneumatiska, hydrauliska eller elektriska ställdon i automatiserade styrventiler.
• Tillbehör: Positioner, gränslägesbrytare, volymförstärkare, dämpare, etc.

Pluggen rör sig vanligtvis i en rak linje längs skaftets axel och passerar genom buren eller styrningen. Öppningarna i buren exponerar gradvis mer eller mindre av tvärsnittet när pluggen rör sig, vilket ger kontrollerad modulering av flödet.

Ett viktigt internt designbeslut är trimma - formen och arrangemanget av plugg, säte, burhål och styrstruktur - som definierar flödeskarakteristik, linjäritet och kavitations-/brusbeteende.

Typer och varianter av Globe Valve

Det finns flera varianter av klotventiler, designade för olika tjänster:

• Rak-genom (i-linje) klotventil- inlopp och utlopp är i linje (180 graders orientering).
• Vinkel klotventil- flödesbanan är böjd, vanligtvis 90 grader , så inlopp och utlopp är vinkelräta. Detta är användbart där rörlayouten kräver en riktningsändring eller för att dränera ventilhuset.
• Y-mönster (eller Y-glob) ventil- kroppen är lutad (Y-form) så att stammen lutar och flödesvägen är mindre slingrande; detta minskar tryckfall och slitage.
• Balanserad klotventil- pluggen är borrad eller balanserad för att minska nettokrafterna och förbättra kontrollerbarheten vid höga-tryckfall.
• Anti-kavitations- eller fler-trimklotventil- speciella interna trimningar utformade för att mildra kavitation, brus och erosion under höga ΔP-förhållanden.
• Kryogena kulventiler,-hög temperatur eller specialmaterial- varianter för extrema serviceförhållanden.

Varje variant har kompromisser- i fråga om tryckfall, enkel kontroll, kostnad, tätning och underhåll.

Fördelar och nackdelar

Fördelar med klotventiler:

• Bra strypkontroll: Eftersom flödesarean ändras gradvis, erbjuder de fin moduleringsförmåga.
• Förutsägbar flödeskarakteristik: Lättare att modellera och ställa in kontrollslingor.
• Bra tätning vid avstängning: Plugg-sätets geometri kan uppnå tät avstängning.
• Robust mot sätesslitage: Designen är lämplig för frekvent användning.
• Flexibel för eftermontering: Många storlekar och trim finns tillgängliga.
• Lägre buller- och kavitationsrisk (i förhållande till vissa roterande ventiler) tack vare bättre tryckåtervinningsegenskaper. (Globe-ventiler har högre tryckåtervinningsfaktorer än roterande ventiler, vilket betyder mindre energi som återvinns, men detta innebär också minskad risk för kavitation) (Baumann, Fluid Mechanics of Control Valves)
• Mångsidighet: kan användas för vätska, gas, ånga, slam, beroende på material.

Nackdelar:

• Högre tryckfall: Eftersom flödesvägen inte är strömlinjeformad, finns det mer motstånd.
• Större storlek, tyngre: Jämfört med kul- eller fjärilsventiler av samma nominella storlek.
• Högre kostnad per enhetsflöde (Cv) för stora system.
• Risk för stampackningsläckage över tid.
• Underhåll mer involverat (särskilt för trim och säten).
• Känslighet för flöde-inducerade krafter och potentiell instabilitet i snabba-föränderliga flöden.

Sammantaget väljer designers klotventiler där reglerprecision är viktig och där tryckfallet är acceptabelt.

Hur reglerar en klotventil flödet? - Teori och mekanism

För att förstå hur en klotventil reglerar flödet undersöker vi förhållandet flöde-karakteristiskt, tryckfallsbeteende, styrtillbehör, dynamiska krafter och stabilitetsfenomen.

Flöde-karakteristiskt förhållande

Ett centralt koncept i styrventiler är flödeskarakteristiken - förhållandet mellan ventilöppning (slag eller plugglyft) och flödeshastighet (eller flödeskoefficient). Vanliga typer är:

• Linjär karaktäristik: flödet är proportionellt mot lyftet (dvs fördubbling av lyftet fördubblar flödet).
• Lika-procentegenskap: varje ökning av lyftet ger en proportionell procentuell förändring i flödet (dvs. responsen ökar vid högre lyft).
• Snabb-öppningsegenskaper: stor ökning av flödet vid liten öppning, sedan utjämning - användbart för på/av eller snabb respons.

Valet av egenskap beror på processen: för processer med brett dynamiskt omfång och icke-linjärt beteende är lika-procent ofta att föredra; linjär är enklare och ibland mer intuitiv.

Trimdesign (pluggform, burhål) styr vilken egenskap som klotventilen uppvisar.

I drift, när styrenheten justerar ventilöppningen, rör sig pluggen, vilket förändrar de exponerade flödesområdena i buren. Flödet genom ventilen följer öppnings/flödesekvationer, modulerat av ventilens koefficient (Cv) som är beroende av lyft och tryckskillnad.

Tryckfall, återhämtningsfaktor, kavitation och brus

En klotventil introducerar i sig tryckfall. Trycket uppströms (P^) faller till ett minimum vid vena contracta (lägsta trycket), och återvinner sedan ett visst statiskt tryck nedströms (P2). Måttet på hur mycket tryck som "återvinns" fångas av tryckåtervinningsfaktorn (eller återvinningskoefficient, ofta benämndF_L). Globventiler tenderar att ha högre tryckåtervinningsfaktorer (dvs mindre återvinning) jämfört med vridspjälls- eller kulventiler (Baumann, Fluid Mechanics of Control Valves) - vilket betyder att mer av tryckfallet är permanent.

På grund av detta är ventilen mindre benägen för kavitation (där ångbubblor bildas och kollapsar) jämfört med vissa roterande ventiler, men under höga ΔP-förhållanden kan kavitation fortfarande uppstå om den inte mildras.

Bullerär ett annat bekymmer. Turbulent flöde med hög-hastighet, snabbt tryckfall och kavitation kan generera brus. Ventiltrim kan innehålla brusreducering- eller flerstegsfall (diffusorer, burar, labyrinter) för att dämpa buller.

Kavitation och blinkande: Om det lokala trycket sjunker under ångtrycket bildas ångbubblor som kollapsar nedströms (kavitation), vilket potentiellt eroderar de inre ytorna. Om trycket förblir under ångtrycket nedströms, uppstår blinkning. För att undvika dessa använder ventilkonstruktörer flerstegs tryckfall i kontrollerade steg för att minska ΔP per-steg (dvs. anti-kavitationstrim).

I praktiken måste konstruktören se till att ventilen ΔP är inom det säkra området, och eventuellt lägga till steg eller bypass för att skydda ventilen.

Manöver-, trim- och styrtillbehör

En klotventils pluggrörelse drivs vanligtvis av ett manöverdon (pneumatiskt membran, kolv, hydraulisk eller elektrisk motor). Ställdonet tolkar en styrsignal (t.ex. 4–20 mA eller pneumatisk 3–15 psi) för att driva spindelpositionen. För att säkerställa korrekt respons används lägesställare, feedback och tillbehör.

• Positionerare: jämför kommandosignalen med faktisk spindelposition och korrigerar fel (säkerställer exakt rörelse).
• Gränslägesbrytare, slagstopp: för att definiera ändlägena.
• Snubbers, volymhöjare: för att sakta ner snabba rörelser eller ge dynamisk respons.
• Materiel och styrledningar: för pneumatiska eller hydrauliska system.

Trim (plugg + bur) är vald för att ge önskad flödeskarakteristik, tryckfallshantering och hållbarhet. I hög ΔP eller erosiva tjänster kan multikavitetstrim, anti-brustrim eller stegvis flödesreduktion krävas.

Dynamiska krafter, flödes-kraftkompensation och stabilitet

När vätska strömmar genom en delvis öppen ventil, verkar flödeskrafter på pluggen, skaftet och de inre ytorna. Dessa krafter kan destabilisera ventilen, orsaka vibrationer eller orsaka klibbighet. Därför inkluderar bra ventildesign flödes-kraftkompensation där geometri eller balanseringshål minskar obalanserade krafter.

En artikel om flödeskrafter i ventiler (Lugowski, Flow-Force Compensation in a Hydraulic Valve) kritiserar standardformler i läroboken och föreslår förbättrad modellering av kompensation baserad på tryckobalanser snarare än enkla Newtonska skopmodeller (Lugowski, 2015). Designers måste vara medvetna om dessa dynamiska effekter, speciellt vid höga hastigheter.

Ventilens stabilitet påverkas också av hysteres, dödband, stiction och glapp i ställdonets-trimsystem. Positionerare och kalibrering hjälper till att mildra dessa.

Sammanfattningsvis: reglering uppnås genom exakt rörelse av pluggen i en bur, och noggrann design säkerställer att ventilen reagerar stabilt och förutsägbart under flödeskrafter, turbulens och tryckförändringar.

Applikation inom Process & Control Systems

Globventiler är inte isolerad hårdvara; deras funktion är inbäddad i processtyrningssystem. Här undersöker vi hur de används och utformas i sådana sammanhang.

Reglerventilernas roll i processtyrning

I varje kontinuerlig processanläggning finns det många styrslingor: variabler som temperatur, tryck, flödeshastighet och nivå måste hållas runt börvärdena. Reglerventilen är vanligtvis det slutliga styrelementet - den sista enheten genom vilken styrenhetens utgång (t.ex.. 4–20 mA) påverkar. Regulatorn beräknar önskad ventilöppning baserat på mätningar och fel, och signalerar ställdonet.

Specifikt, för flödeskontroll, justerar ventilen tvärsnittsarean för att uppnå det erforderliga flödet givet uppströms/nedströms tryckskillnader. För tryckkontroll modulerar ibland ventilen flödet för att upprätthålla trycket nedströms.

Därför måste konstruktören dimensionera och välja ventilen så att dess styrbarhet, avståndsförmåga och respons passar dynamiken i processen, utan att bli den svaga länken i reglerslingan.

Dimensionering, val och inställning av reglerventiler

Ventildimensionering innebär att beräkna flödeskoefficient Cv (eller Kv i metriska enheter) som behövs vid full belastning, och för att säkerställa att ventilen kan fungera effektivt över det erforderliga området (t.ex. från 10 % till 100 % flöde). Viktiga överväganden:

• Räckvidd/svängning: förhållandet mellan maximalt reglerbart flöde och minimalt reglerbart flöde (ofta 50:1 eller 100:1 i bra design).
• Kontrollmyndighet: bråkdelen av det totala systemets tryckfall som tilldelas ventilen (ofta 30–70 %) för att möjliggöra moduleringsflexibilitet.
• Tryckfall (ΔP): tillåten differential genom ventilen utan att orsaka kavitation eller instabilitet.
• Flödeskarakteristik: linjär, lika-procent, etc.
• Dynamisk respons: ventilens hastighet kontra processdynamik.
• Driftsförhållanden: temperatur, tryck, vätsketyp, korrosivitet, förekomst av fasta ämnen eller smutsiga vätskor.
• Material och trim: kompatibilitet, erosionsbeständighet, förväntad livslängd.

När ventilen är vald och installerad,inställningreglerslingan (PID-parametrar) måste beakta ventilens dynamik, dödtid och olinjäriteter. Ventilen bör inte införa överdriven fördröjning eller överskjutning.

Integrering av klotventiler med instrumentering

Integration innebär att man kopplar styrventilen till sensorer, sändare, styrenheter och återkopplingsenheter. Några nyckelpunkter:

• En flödesgivare/flödesmätare mäter det faktiska flödet och matar det till regulatorn.
• Regulatorn (DCS, PLC, PID-algoritm) jämför flödesbörvärde och uppmätt flöde och matar sedan ut en styrsignal.
• Lägesställaren/återkopplingssystemet säkerställer att ventilen uppnår det beordrade läget.
• Tryck- eller temperatursensorer kan vara uppströms eller nedströms om ventilen för att hjälpa till i härledda slingor (t.ex. tryckkompensation).
• Förreglingar och säkerhetslogik måste förhindra ventilfel under onormala förhållanden (t.ex. fel-säker, nödavstängning).
• Bypass- och överstyrningsventiler kan användas för att skydda systemet eller tillåta underhåll.

Sålunda, i systemdesign, är klotventilen en del av en kedja: sensor → styrenhet → ställdon/ventil → process. Varje länk måste vara tillförlitlig, korrekt och tillräckligt snabb.

MVR Evaporator: Översikt och principer

För att förstå vilken roll klotventiler har i en MVR-förångare, granskar vi först vad en MVR-förångare är, hur den fungerar och dess systemkomponenter.

Vad är en MVR (Mechanical Vapor Recompression)-förångare

En MVR-förångare är ett system som använder mekanisk omkomprimering av ånga för att återvinna energi i förångningsprocesser, och därigenom öka den termiska effektiviteten. Istället för att använda färsk ånga för att värma fodret, tar ett MVR-system en ånga som produceras genom partiell förångning, komprimerar den (höjer dess tryck och temperatur) och använder den som värmemedium för ytterligare förångning. Denna slinga minskar extern ångförbrukning och ökar energieffektiviteten.

Som beskrivs i "MVR (Mechanical Vapor Recompression) Systems for Evaporation, Destillation and Drying", återanvänder MVR-system energi som annars skulle gå förlorad, vilket gör avdunstning mer effektiv. (Technical Information Document, 2019)

På grund av detta används MVR-indunstare i industrier som syftar till att minimera energianvändningen, t.ex. avloppsvattenkoncentration, kemiska lösningar, biomassa, mejeri, etc. (Myande, The Ultimate Guide to MVR Evaporators).

Termodynamisk och energifördel

I traditionella förångare med flera-effekter används ånga i successiva effekter; däremot höjer MVR ånga till högre entalpi mekaniskt, vilket endast kräver elektrisk kraft för kompressor eller fläkt. Detta resulterar ofta i mycket lägre energiförbrukning. Enligt MVR tekniska informationsdokumentet kan energibesparingen bli betydande eftersom systemet återvinner latent värme internt (Technical Information Document, 2019).

Den specifika energiförbrukningen (i t.ex. kWh per ton avdunstat vatten) är ofta lägre i MVR än i konventionella ångdrivna-system. Kapitalkostnaden är högre, men övergripande livscykelekonomi gynnar ofta MVR, särskilt när energipriserna är höga.

Typisk layout och större utrustning

Ett typiskt MVR-förångarsystem inkluderar:

• Matarpump: för att tillföra vätsketillförsel till förångaren vid ett erforderligt tryck.
• Värmeväxlare/förångarkropp: där vätskan värms upp och ånga alstras.
• Kompressor/fläkt: för att höja ångtrycket och temperaturen.
• Värmeöverföringsyta för kondensor eller kokare: där komprimerad ånga kondenserar och överför värme till matningssidan.
• Återcirkulationspump/slinga(i tvångscirkulationssystem).
• Separator / blixttrumma: för att separera ång- och flytande faser.
• Styrventiler och rörledningar: för matning, recirkulation, ångutsläpp, bypass och dränering.
• Instrumentation: sensorer för flöde, tryck, temperatur, nivå, konduktivitet, etc.
• Säkerhetsanordningar: avlastningsventiler, avluftningsventiler, backventiler.

Processflödet är typiskt: foder kommer in → partiell avdunstning → ånga komprimeras → komprimerad ånga kondenserar i värmeväxlaren → latent värme driver avdunstning → ånga separeras och recirkas eller släpps ut → koncentrerad vätska dras ut.

På grund av den slutna slingan av ånga måste kontrollen hantera tryck, massbalanser och flöden noggrant.

Globeventilens roll i en MVR-förångare (Process & Kontroll)

Nu slår vi samman de två teman: klotventilen och MVR-förångaren, med fokus på hur klotventiler fungerar inom MVR-system under process- och styrlogik.

Där en klotventil används i ett MVR-system

Inom ett MVR-förångarsystem kan klotventiler placeras på flera strategiska platser:

• Foderflödeskontroll: reglering av vätsketillförseln till förångarens kropp.
• Återcirkulationskontroll: i tvångscirkulationssystem, styr cirkulationspump eller slingflöden.
• Ångbypass eller strypning: styr ångflödet eller bypass under start, del-last eller säkerhetshändelser.
• Uttag av vätska: styra koncentrationen dra-off-line.
• Ventilations- eller blödningskontroll: för att avlägsna icke-kondenserbara gaser eller upprätthålla vakuum.
• Tillsatsvatten eller extra strömkontroll.

Eftersom dessa punkter ofta kräver modulering (inte bara öppna/stänga), är klotventiler naturliga kandidater.

Funktioner: Reglering, Isolering, Bypass, Kontrollslingor

Låt oss överväga några nyckelslingor och hur klotventiler fungerar:

• Matningskontrollslinga: Matningsflödet måste matcha förångningskapaciteten. En klotventil (matningskontrollventil) får ett börvärde (t.ex. önskat massflöde) och justerar sin plugg för att upprätthålla det flödet mot varierande uppströmstryck eller vätskedensitetsändringar.
• Återcirkulationskontrollslinga: I system med forcerad cirkulation påverkar recirkulationshastigheten i hög grad värmeöverföring och nedsmutsning. En recirkulationsklotventil modulerar slingflödet.
• Ångstrypning/bypass: Under övergående faser eller startfaser kan för högt ångtryck byggas upp; en klotventil kan strypa eller kringgå ånga för att bibehålla ett stabilt tryck eller skydda kompressorn.
• Rita koncentrationskontroll: Ventilen styr utflödet av koncentrerad vätska så att vätskenivån eller koncentrationen förblir stabil.

Var och en av dessa slingor är en process- och kontrollslinga: sensorer mäter flöde, tryck, temperatur eller nivå; styrenheter bestämmer aktivering; och klotventilen utför moduleringarna.

Under design kan man skapa kaskadslingor eller feedforward/feedback-kontroll där matningsventilen är underordnad en tryck- eller temperaturslinga. Ventilen måste ha tillräcklig auktoritet och dynamisk respons för att bibehålla stabilitet.

Styrstrategier: Matningsflöde, Ångflöde, Tryck, Nivå

Låt oss undersöka några kontrollstrategier:

• Foder-ångbalans: Eftersom masskonservering måste hålla, måste matningsflödet och ångflödet matchas. Ett kaskadkontrollschema kan reglera ångtrycket, och matningsklotventilen arbetar under ångtrycksslingkommandon.
• Tryckkontroll: Ångtrycket inuti förångaren påverkar kokning och värmeöverföring. En ångstrypande klotventil kan vara en del av en tryckslinga för att hålla trycket vid börvärdet.
• Nivåkontroll: Vätskelagret inuti förångaren måste kontrolleras. En neddragbar klotventil säkerställer konstant nivå; om koncentrationen varierar måste denna loop anpassas.
• Reglering av återcirkulationsslinga: Recirkulationsklotventilen kan styras för att bibehålla en lägsta hastighet eller värmeöverföringskoefficient.

Eftersom flera slingor kan interagera (t.ex. matningsslinga interagerar med tryckslinga), krävs noggranna inställnings- och avkopplingsstrategier. Ventildynamiken (dödtid, fördröjning, olinjäritet) påverkar hur aggressivt regulatorn kan agera.

Interaktion med andra enheter (pumpar, kompressorer, värmeväxlare)

Globventiler i MVR-system måste fungera tillsammans med pumpar, kompressorer och värmeväxlare:

• Pumps: Matnings- eller recirkulationspumpen måste ge tillräckligt med tryckhöjd; Ventilen måste dimensioneras så att pump-ventilsystemet faller inom ett kontrollerbart arbetsområde (inte för nära avstängning eller svallvågor). Ventilen får inte trycka in pumpen till ett instabilt område.
• Kompressor/fläkt: Vid strypning av ånga får ventilen inte orsaka uppströms instabilitet (svallvåg) i kompressorn. Koordinering av ventil- och kompressorstyrning är avgörande.
• Värmeväxlarbelastning: Mängden kondenserad komprimerad ånga måste stämma överens med förångarens drift. Reglerventilerna modulerar flöden så att värmeöverföringen förblir stabil; om nedsmutsningen ändras anpassas reglerslingorna via ventiljusteringar.
• Återvinn eller kringgå linjer: För att skydda systemet eller under uppstart/avstängning tillåter bypassledningar med klotventiler alternerande vägar eller begränsar flöden.

Sammanfattningsvis är klotventilen ett moduleringsverktyg i ett integrerat system. Dess design, respons och kontroll måste ses i sammanhanget för alla enheter i MVR.

Jämförande diskussion: Andra ventiltyper och enheter i MVR-system

Medan klotventiler är vanliga, har alternativa ventiltyper och enheter också roller. Det är lärorikt att jämföra dem.

Kul-, fjärils- och pluggventiler - avvägningar-

Kulventil: används ofta för på/av-tjänst. De erbjuder lågt tryckfall när de är helt öppna, snabb aktivering och tät försegling. Deras flödesregleringsprecision är dock sämre än en klotventil ("kula"-geometrin leder till en mindre linjär kontrollkaraktäristik) (Wikipedia,Kulventil).

Fjärilsventil: lämplig för stora rörstorlekar och låg kostnad, men flödeskontroll är mindre exakt, och tryckfall och turbulens kan vara högre på grund av skivan i flödesvägen (Wikipedia,Fjärilsventil).

Plugg ventil: används ibland i kontrollapplikationer, men generellt mindre gynnad för finmodulering.

När exakt reglering behövs (som i foder, ångkontroll i MVR-system), förblir klotventiler att föredra trots högre kostnader och fall.

Backventiler, säkerhetsventiler, säkerhetsventiler

I MVR-förångarslingor ser man också:

• Backventiler: förhindrar återflöde, t.ex. ånga eller vätska omvänt flöde. Måste dimensioneras för att minimera tryckfallet men också reagera snabbt.
• Säkerhetsventiler: skydda mot övertryck i ångkretsar; typiskt fjäderbelastade-och inställda på att öppna över designtrycket.
• Tryckavlastnings-/avblåsningsventiler: för nödutsläpp av ånga eller gaser.

Dessa ventiler är sällan modulerande - de är skyddsanordningar - men deras närvaro och nära koordination med kontrollventilerna är avgörande för säkerhet och stabilitet.

Värmeväxlarens kontrolluppgifter vs ventiluppgifter

I MVR-systemet utför värmeväxlare genom att kondensera komprimerad ånga och överföra värme till matningen. Ventilerna reglerar massan och energiflödena. En felbalanserad ventilfunktion kan leda till felaktigheter i värmeöverföring, nedsmutsning eller driftsproblem. Ventildesignen måste därför ta hänsyn till hur värmeväxlarens belastningar varierar över tiden, nedsmutsningsförändringar och transientsvar.

Pumpar, kompressorer, återcirkulationsanordningar

Som tidigare noterats är pumpar och kompressorer aktiva enheter och deras funktionskurvor måste matcha ventilens räckvidd och dynamik. Recirkulationsanordningar (t.ex. recirkulationspumpar, bypass-slingor) kan lindra belastningen på ventiler genom att erbjuda alternativa vägar eller hantera extremer.

Praktiska överväganden, utmaningar och bästa praxis

Att designa och använda klotventiler i MVR-system (eller andra processsystem) medför många praktiska utmaningar. Nedan finns bästa praxis och försiktighetspunkter.

Materialkompatibilitet, Erosion, Korrosion

Vätskorna i förångare kan vara frätande, innehålla fasta ämnen eller ha potential för nedsmutsning. Ventilhus, plugg, säten och klädsel måste vara tillverkade av lämpliga material (t.ex. rostfritt stål, Hastelloy, duplex, etc.). För slipande eller erosiva uppslamningar behövs härdade lister eller skyddande beläggningar.

Erosion kan försämra sätes-, bur- och pluggytor, vilket kan orsaka läckage eller oförutsägbart beteende. Regelbunden inspektion och byte är avgörande.

Underhåll, Läckage, Livstid

Stampackningsläckor är ett-långt problem; regelbunden justering eller ompackning kan behövas. Tätningsytor slits under cykler och läckage kan uppstå om inte underhåll är planerat.

Reservklädselset och säten bör finnas till hands. Underhållsprocedurer bör säkerställa isolering, tryckminskning, dränering och säkert arbete.

Termisk chock, spänningar mellan kropp och motorhuv

Vid höga-temperaturförändringar (ånga, ånga, startförhållanden),termisk chockkan inträffa. En studie med titeln "Thermal Shock Effects Modeling On A Globe Valve Body-Bonnet Bolted Flange Joint" modellerade spänningarna på den bultade flänsförbandet mellan kropp och motorhuv (Matheiu et al., 2012). De fann att termiska gradienter orsakar bultbelastningsförskjutningar, och korrekt design måste ta hänsyn till åtdragningskrafter och materialexpansion (Mathieu, Rit, Ferrari, Hersant, 2012).

Sålunda, i system som MVR där temperatursvängningar förekommer, måste designers ta hänsyn till stress, täthet i fogarna och dynamiska belastningar.

Kontrollslinginställning, anti-kavitationstrimning, brusreducering

Styrslingor måste ställas in med hänsyn till ventilens dödtid, olinjäritet och koppling med andra slingor. Positionerare, feedback och justering är nödvändiga.

Om kavitationsrisk föreligger bör fler-steg eller anti-kavitationstrim användas. Bullerreducering kan kräva speciella trimningar, ljuddämpare eller akustisk isolering, speciellt för ång- eller gasflöden.

Styrventilhandböcker (Emerson) ägnar hela kapitel åt buller-, kavitations- och trimstrategier (Emerson,Handbok för reglerventil).

Tillförlitlighet, säkerhet, felsäkra lägen

Ventiler bör ha definierade felpositioner (fel-öppna, misslyckade-stängda) i överensstämmelse med säkerheten. Till exempel, om foder går förlorat, bör klotventilen misslyckas i ett säkert tillstånd. Reservkraft, positionsåterkoppling och logiska förreglingar måste finnas.

Rutindiagnostik, stroketester och underhåll hjälper till att upprätthålla tillförlitligheten.

Fallillustration (hypotetiskt exempel)

Låt oss betrakta en förenklad, hypotetisk MVR-förångare som koncentrerar en salthaltig avloppsvattenström. Konstruktionsförångarens kapacitet är att ta bort 50 m³/h vatten med hjälp av en MVR-kompressor för att öka ångtrycket.

• Foderkontroll: En matarklotventil är placerad nedströms matarpumpen. En flödesgivare mäter det faktiska matningsflödet; regulatorn modulerar klotventilen för att bibehålla börvärdet (50 m³/h). Ventiltrimmet är lika med-procent för att anpassas till ändringar i uppströmstrycket.
• Ångstrypning: En ångklotventil är placerad i utloppsledningen för att modulera ångflödet eller tillåta bypass under fluktuationer. Slingan säkerställer att ångtrycket i förångaren förblir konstant.
• Återcirkulation: En forcerad cirkulationsslinga inkluderar en recirkulationspump och en klotventil för att justera slingflödet för att bibehålla en målhastighet och värmeöverföringskoefficient.
• Drawdown kontroll: En koncentrerad vätskeupptagning-av ledning inkluderar en klotventil för att hålla nivån i förångaren.

I denna uppställning uppnås all huvudmodulering av klotventiler, koordinerade av styrsystemet. Slingavstämningen säkerställer stabil drift utan svängningar, och anti-kavitationstrim används för ångstrypning på grund av hög ΔP.

Under testningen observerar ingenjörerna att den bultade flänsen på ångkontrollklotventilen genomgår transienta belastningsförskjutningar under snabb temperaturförändring. Genom att använda FEA-modellering liknande den i Mathieu et al. (2012), justerar de bultförspänningen och väljer lämpligt flexibelt packningsmaterial för att mildra spänningssvängningarna.

Med tiden packas matarventilens packning om under schemalagda avstängningar; sätesklädseln byts ut efter ett givet antal cykler. Anläggningen uppnår hög drifttid och stabil drift.

Detta exempel visar hur teoretisk design, processkontroll och praktiskt underhåll måste passa ihop.

Sammanfattning & Outlook

• A klotventilär en linjär rörelsekontrollventil som reglerar flödet genom att flytta en plugg mot eller bort från ett säte, och modulera tvärsnittsarean.
• Den är särskilt lämplig för process- och styrtillämpningar på grund av dess relativt förutsägbara styrkarakteristik och moduleringsförmåga.
• Regleringen av flöde innebär noggrann design av trim, flödeskarakteristik, hantering av tryckfall, kompensering av dynamiska krafter och integration med ställdon och lägesställare.
• I ett MVR-förångarsystem spelar klotventiler avgörande roller i matningskontroll, ångstrypning, recirkulation, neddragning och bypass-slingor. Deras korrekta val och kontroll är avgörande för en stabil och effektiv drift.
• Alternativa ventiltyper (kula, fjäril) har fördelar i kostnad och storlek, men erbjuder vanligtvis inte samma fina modulering.
• Praktisk design måste ta hänsyn till materialets hållbarhet, kavitation, buller, termiska stötar, aktiveringstillförlitlighet, underhåll och felsäkert beteende.
• Fallillustrationer visar hur design, kontroll och underhåll konvergerar.

I framtida utvecklingar kan vi se smarta styrventiler med inbyggd diagnostik, adaptiv styrning eller prediktivt underhåll, vilket ytterligare förbättrar synergin mellan klotventiler med komplexa system som MVR-förångare. Nya trimmaterial, additiv tillverkning för trim och integrerade ventilsensorenheter kan också utvecklas.
